一、引言
高分子聚烯烃阻水带是一种柔性高分子防腐材料，因其优异的抗蠕变性能和防腐密封性被誉为"管道的皮肤"。该材料具有低温不脆化、高温不流淌的性能，能够在-45℃~70℃（95℃）条件下长期应用，使用寿命长达30年。在国外应用近20年、国内应用15年的历程中，无一失效案例。
为系统性验证高分子聚烯烃阻水带的材料性能与长期可靠性，本研究从原材料一致性、耐高温性能、耐化学介质性能、剥离粘结强度等维度开展了多项实验测试，并在实际工程应用后进行开挖验证，同时与同类国产材料进行了对比分析。
二、材料实验研究
2.1 红外光谱对比实验
红外光谱分析是鉴定高分子材料化学成分的有效手段。本实验采用与进口品牌相同的德国进口高分子聚烯烃原材料，通过红外光谱仪对高分子聚烯烃阻水带与进口品牌产品进行对比测试。
实验结果表明，高分子聚烯烃阻水带的红外光谱图与进口品牌红外光谱图高度一致，特征吸收峰位置、峰形及相对强度均吻合，证实两者在分子结构与化学组成上具有一致性，从原材料层面保障了产品性能的可靠性。
2.2 耐高温滴垂实验
耐高温性能是评价防腐材料在高温环境适用性的关键指标。本实验对高分子聚烯烃阻水带进行了滴垂测试：

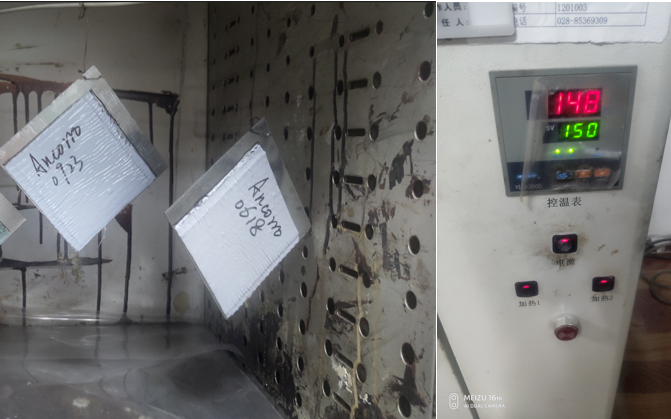

常温型号：在150℃高温条件下进行滴垂测试，材料不发生滴垂、流淌现象，保持良好的形态稳定性。
高温型号：针对高温环境应用需求，进一步提高耐温等级，适用于中东等高温地区的埋地管道防腐。

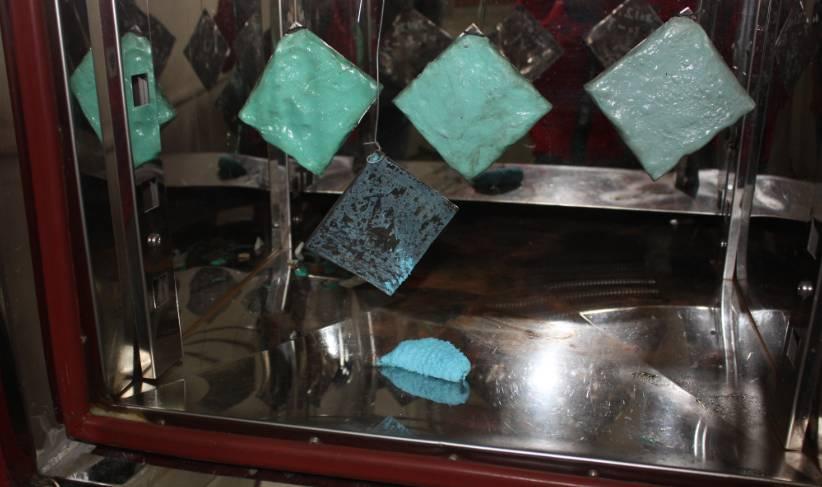

作为对比，对其他国产同类材料进行了90℃滴垂测试，结果显示部分国产材料在90℃条件下即出现滴垂不合格现象，材料发生明显流淌，高温稳定性存在显著差距。
该实验结果表明，高分子聚烯烃阻水带在高温环境下具有优异的抗流淌性能，能够有效避免因温度升高导致的胶层流失和防腐层失效。
2.3 耐化学介质浸泡实验
为评估高分子聚烯烃阻水带在腐蚀性介质环境中的长期稳定性，开展了高浓度化学介质耐老化测试。实验条件如下：
介质类型：10%酸溶液、10%碱溶液、10%盐溶液
浸泡时间：120天
测试标准：参考ISO 21809-3、GB/T 51241及SY/T 5918标准要求
经过120天连续浸泡后，高分子聚烯烃阻水带试样的外观、粘结力及防腐性能均保持稳定，未出现起泡、脱落、溶胀或性能显著下降等异常现象，表明该材料在酸性、碱性及盐性介质环境中具有优异的耐腐蚀性能，能够满足复杂土壤环境下的长期防腐需求。
2.4 剥离强度与覆盖率测试
剥离强度和覆盖率是评价防腐胶带与基材粘结效果的核心指标。本实验对高分子聚烯烃阻水带及多组其他国产同类材料进行了常温剥离强度测试。
高分子聚烯烃阻水带测试结果：剥离强度达标，胶带与基材紧密粘结，覆盖率满足标准要求，胶层均匀完整，无空鼓、无漏涂。
其他国产同类材料对比结果：多组国产材料在常温剥离强度测试中不达标，表现为剥离力偏低、粘结不牢固；覆盖率不达标，胶层覆盖不均匀，存在局部裸露风险。
该实验结果直接反映了高分子聚烯烃阻水带在粘结性能上的优势，优异的粘结力和覆盖率确保了防腐层的连续性和完整性。
三、应用验证与开挖实验

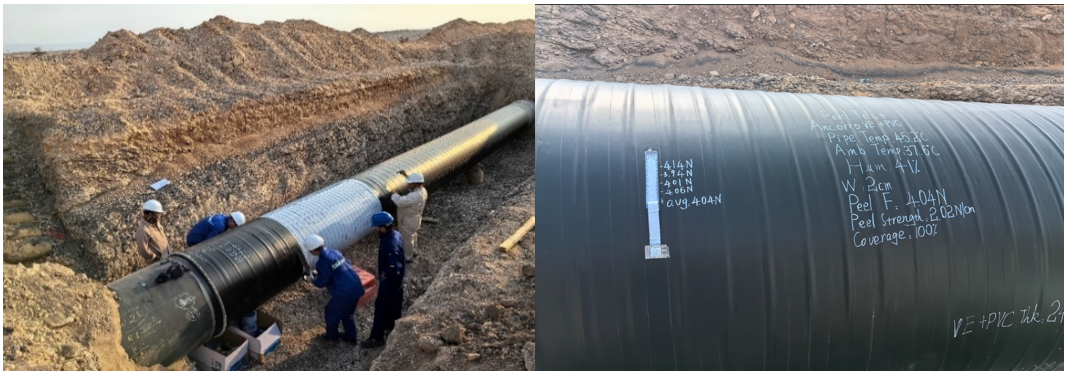

3.1 中东高温环境应用验证
在中东高温环境下，高分子聚烯烃阻水带应用于埋地管道防腐。使用1年后进行开挖验证，检查结果显示：涂层完整性良好，胶带覆盖率达100%，未出现流淌、脱落或性能衰减现象，在极端高温环境中保持了稳定的防腐效果。
3.2 同类材料应用后开挖验证对比

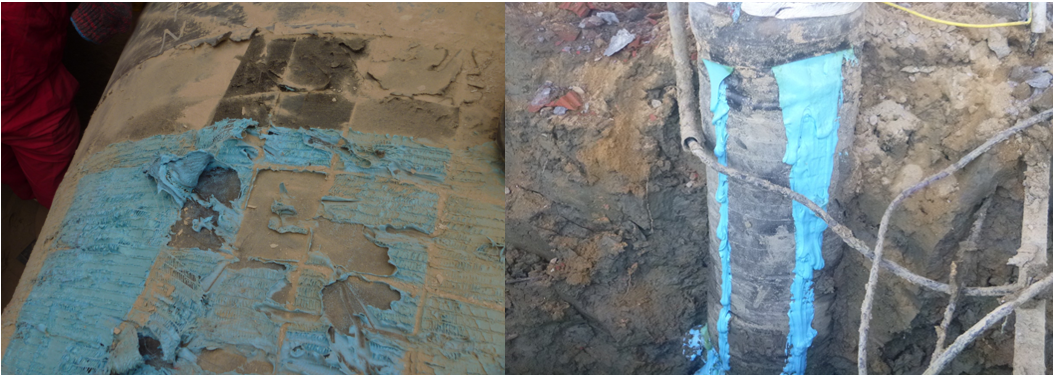

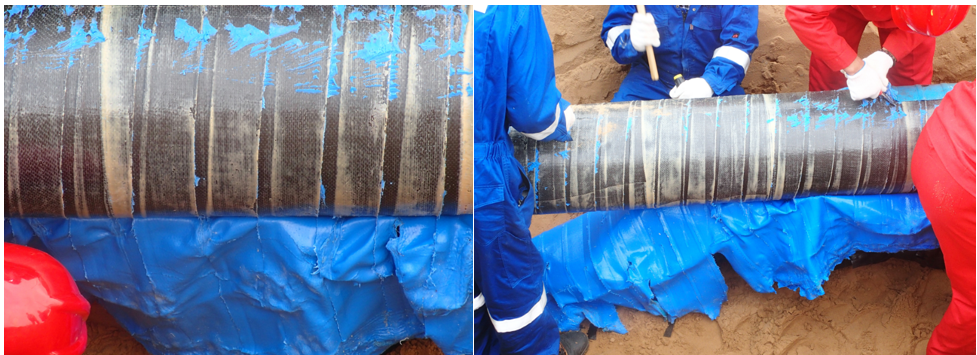

为对比高分子聚烯烃阻水带与其他国产同类材料在长期服役条件下的表现差异，对其他国产同类材料开展了应用后的开挖验证实验，结果如下：
应用一年后开挖验证：出现胶层大量流淌、覆盖率不合格等现象，材料在长期服役后性能明显衰减，防腐效果无法保障。
应用半年后开挖验证：材料极易剥离，覆盖率为0，胶层完全失效，防腐层形同虚设。
对比可见，高分子聚烯烃阻水带在相同或更严苛的应用条件下，能够保持长期稳定的防腐性能，而部分国产同类材料在较短时间内即出现严重失效，存在较大的工程隐患。
四、实验结论
通过红外光谱对比、耐高温滴垂、耐化学介质浸泡、剥离强度测试等多维度实验研究，以及实际工程应用后的开挖验证，得出以下结论：
1. 原材料一致性高：高分子聚烯烃阻水带采用与进口品牌相同的德国进口高分子聚烯烃原材料，红外光谱验证化学组成一致，从源头保障了材料性能。
2. 耐高温性能优异：常温型号在150℃条件下不发生滴垂，远优于其他国产同类材料（90℃即出现流淌），适用于高温环境防腐工程。
3. 耐化学介质性能稳定：在10%酸、碱、盐溶液中浸泡120天后性能无显著衰减，能够适应复杂土壤腐蚀环境。
4. 粘结性能突出：剥离强度和覆盖率均达标，优于其他国产同类材料，确保防腐层的连续性和完整性。
5. 长期服役可靠性高：应用1年后开挖验证涂层完整、覆盖率100%；而部分国产同类材料应用半年至一年后即出现流淌、易剥离、覆盖率为0等严重失效问题。
6. 施工便捷性强：冷施工无需预热，表面处理要求低（St2级即可），适用于各种异型构件，有效降低了现场施工质量风险，从"七分施工"的角度提升了防腐工程的整体可靠性。
综上所述，高分子聚烯烃阻水带防腐材料凭借其优异的材料性能和长期可靠性，为埋地保温层管道防腐提供了一种有效的长效解决方案，值得在管道防腐工程中推广应用。
撰稿 | 郭云昊
审核 | 王剑
制作发布 | 郭云昊
